| ATX 24pinコネクタ。20pin電源ユニットを使う場合の誤挿入を防ぐため、不要4pinにはカバーシールが貼り付けられている |
|
| 8pinタイプのATX12V。こちらも不要4pinにはカバーシールが貼り付けられていた |
|
 |
 |
| ファンコネクタはCPUクーラー4pin×1、ケースファン4pin×1、ケースファン3pin×2の合計4つ |
|
 |
 |
| USB3.0用ピンヘッダ。フロントUSB3.0ブラケットが付属するため、PCケースが非対応でも無駄にならない |
|
| メモリ横に配置されているUSB2.0用ピンヘッダ。個人的にはこの位置にUSB3.0用ピンヘッダを配置して欲しかった |
|
 |
 |

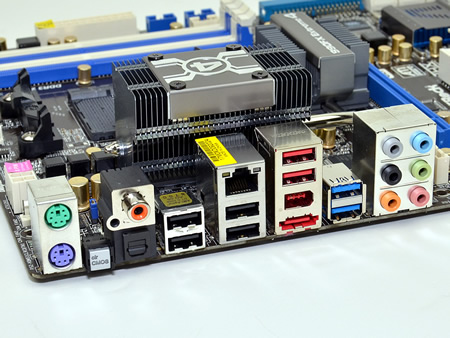

| バックパネル前には、HDオーディオ、IR用ピンヘッダも用意される |
|
| SATA3.0（6Gbps）コントローラMarvell「88SE9120」 |
|
 |
 |
|
| USB3.0コントローラEtron「EJ168A」はバックパネルとフロントピンヘッダ用の2基搭載 |
|
 |
 |
| オーディオコントローラは7.1チャネルHD Audioに対応したRealtek「ALC892」 |
|
| I/OコントローラNuvoton「NCT6775F」 |
|
 |
 |
| ICS製クロックジェネレータ「9LPRS477CKL」 |
|
|
