title

｜付属品をチェック

　本体以外の付属品として、電源ケーブル、クイックインストールガイド、ケーブルタイ、電源固定用ネジ、「iPower Meter」固定ネジが付属する。なおモジュラーケーブルは専用ポーチに収納されており、不要なケーブルを保存しておくことができる。

GeIL GeIL
マルチランゲージ化されているQuick Installation Guide。最近では珍しいフルカラーのマニュアルだ
電源ユニット本体は、保護用のポーチに収納されている。少々やりすぎ感もあるが、高級電源ではおなじみといえる
GeIL GeIL
こちらは、モジュラーケーブル収納用のパッケージ。使用しないケーブル類はこちらに保存しておく。ちなみに、パッケージは内部のマジックテープで2つ折りにしておくことができる
GeIL
電源ケーブルとTHORTECHのロゴが印刷されたケーブルタイが5本付属する




｜各種コネクタとケーブルをチェックする

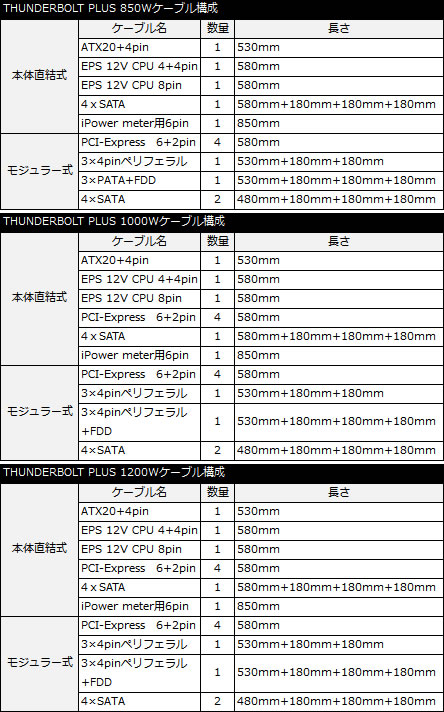

　今回登場した「THUNDERBOLT PLUS」シリーズは、主要ケーブルを直結式、それ以外のケーブルを着脱式としたセミモジュラー方式が採用されている。容量によって直結されているケーブルは異なっており、850WモデルではATX 20+4pin、CPU 8pin、CPU 4+4pin、SATA×4、「iPower Meter」用ケーブルが、1000Wと1200WモデルではさらにPCI-Express 6+2pinが4本接続される。このあたり、容量に対するユーザーのニーズに合わせたケーブルがチョイスされていることがわかる。
　ケーブルにはすべてメッシュシールドが施されているが、柔軟性は高く取り回しは容易にできる。

GeIL

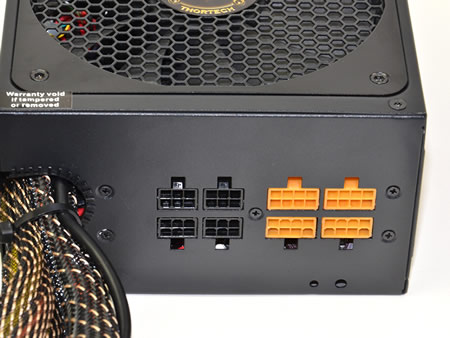

「THUNDERBOLT PLUS」シリーズでは一部のケーブルをモジュラー式とするセミモジュラー方式を採用する。黒コネクタはペリフェラル用、黄色コネクタはPCI-Express用のケーブルをそれぞれ接続する

spec


　■直結ケーブル＆コネクタ
GeIL GeIL
ATX20+4pinコネクタは完全セパレートタイプ
「iPower Meter」接続用コネクタ。電源からの情報だけでなく、電力もこのケーブルから供給される
GeIL GeIL
直結のSATAケーブル。SATAコネクタを4個備えており、一般的な用途であればオプションケーブルは不要だろう
1000Wと1200Wモデルでは、PCI-Express 6+2pinコネクタを4基搭載する
GeIL GeIL
最近のハイエンドマザーでは、オーバークロック時の安定動作のため、CPU 8pinコネクタを2基備える製品が増えている。「THUNDERBOLT PLUS」シリーズではCPU 4+4pinに加え、CPU 8pinも用意されているので、変換ケーブルなどを別途用意する必要はない


　■着脱式ケーブル＆コネクタ
GeIL GeIL
ペリフェラル用としては使用頻度が少なくなってきているものの、グラフィックスカードの追加電源用として、まだまだ現役のPATA用ケーブル
ペリフェラル4pinコネクタにFDDコネクタが追加されたケーブルも1本用意されている
GeIL GeIL
SATAケーブルには、コネクタが4個搭載されている。直結式のケーブルと併せて合計12個までの増設が可能だ
モジュラー式のPCI-Express 6+2pinケーブルは4本用意されている
