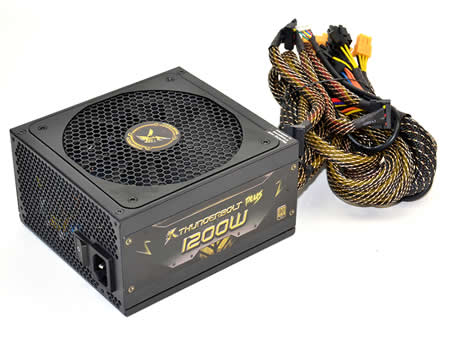

｜1200Wモデル「TTBPK20G」の内部構造をチェック

　ここからはお待ちかね、内部構造をチェックしていこう。ちなみに、「THUNDERBOLT PLUS」シリーズでは、ネジの1本に封印用シールが貼られており、電源ユニットのカバーを開けてしまうと保証が受けられなくなる。自分でどうしても確認したいという場合は、それを理解した上で自己責任にて行なって欲しい。

本体カバーは都合4本のトルクスネジで固定されている。その内の1本は“WARRANTY VOID”シールで封印されている

ファンコネクタや「iPower Meter」コネクタは別基板となっており、コネクタから外れないようホットボンドで固定されていた

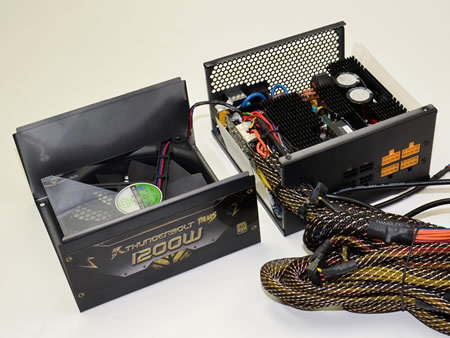

封印シールを破ってケースを開封し内部を確認したところ。ハイエンド電源らしく、各種パーツが整然と並ぶ

｜内部構成パーツをチェックする

　無事ケースの開封ができた所で、「THUNDERBOLT PLUS 1200W」の内部構成パーツを確認していこう。

電源コネクタ部にはフィルターを搭載。電源へのノイズ侵入をカットし、PCの安定動作を実現する

ファンからの風を使って効率よく冷却できるようにヒートシンクが配置されている

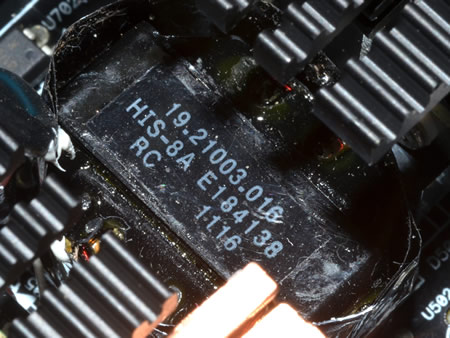

詳細は不明ながら、基板中心のコネクタ側に配置されるメイントランス

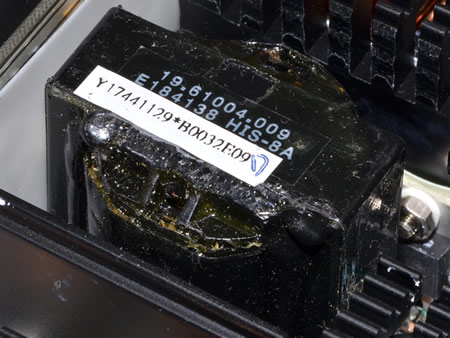

こちらは基板中心の電源コネクタ側に配置されるサブトランス

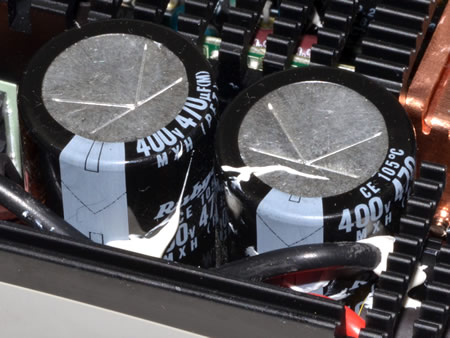

コンデンサはルビコン製400V耐圧470uFの105℃品を2基搭載する

SONGCHUAN製電源リレー「835NL-1A-B-C」

｜大口径135mm冷却ファンをチェックしておく

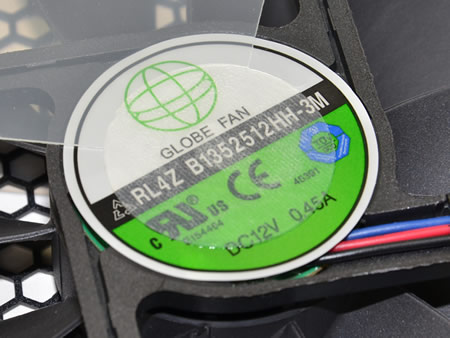

　「THUNDERBOLT PLUS 1200W」に搭載されているファンは135×135×25mmサイズのGLOBE FAN製「RL4Z B1352512HH-3M」。ボールベアリングタイプで回転数は最大1800rpm、風量は129.76CFM、ノイズは33.9dBA。回転数は「iPower Meter」で1000rpmと1800rpmの2段階にコントロールすることができる。
