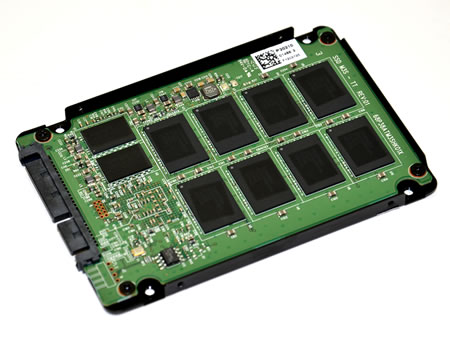

| 4本のネジを外し、ケースを開けたところ。基板表面には2枚のキャッシュメモリと、8枚のMLC NANDフラッシュが配置されている |
|
 |

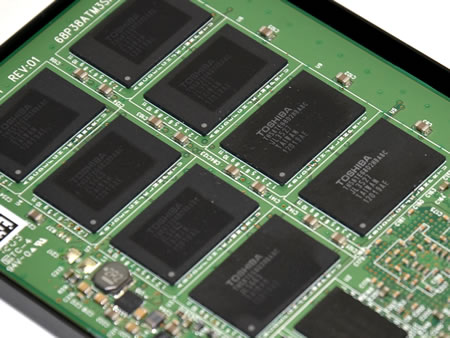

| MLC NANDフラッシュには東芝製の24nmプロセス「TH58TEG8D2HBA8C」を採用。1枚当たりの容量は256Mbit（32MB）で計8枚搭載するため容量は256GBとなる。なおSandForce製コントローラと違いオーバープロビジョニング領域は不要のようだ |
|
 |
 |
| キャッシュメモリとして搭載されていたのはNanya製DDR3 256MBモデル「NT5CB128M16BP-CG」。これを2枚実装するため「LAT-256M3S-17」のキャッシュ容量は512MB |
|
| ケースにはキャッシュメモリやMLC NANDフラッシュ冷却用のサーマルパッドが計10個貼りつけられていた |
|
 |

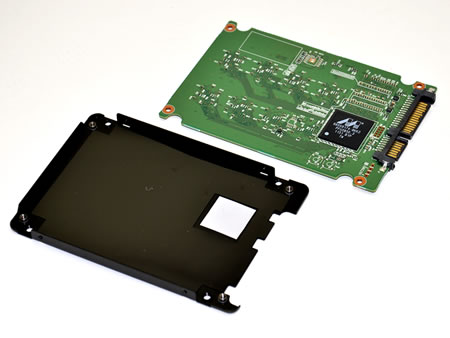

| ケース裏側には絶縁用シートと、コントローラ冷却用のサーマルパッドが張り付けられていた。なお基板裏面のICチップはコントローラのみと非常にすっきりとしている |
|
 |

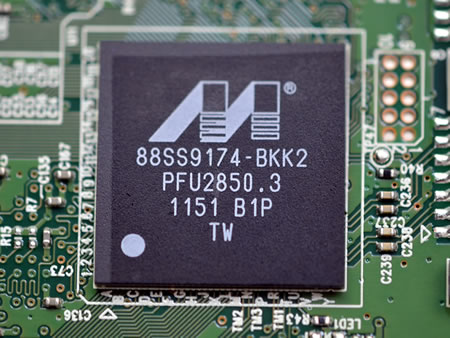

| 搭載コントローラはもちろんMarvell製サーバーグレードコントローラ「88SS9174-BKK2」 |
|
