| PLEXTORのブランドカラーであるブルーを基調としたパッケージ。付属品は説明書のみのシンプルな構成 |
|
 |

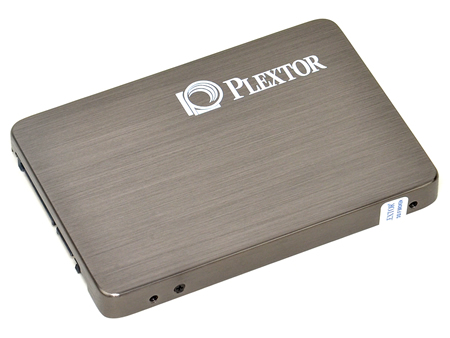

| ヘアライン仕上げの表面にはPLEXTORブランドのロゴが刻印されている。なおケース厚は一般的な9.5mmでUltrabookのような薄型ノートには搭載できない |
|
 |
 |
| 本体背面の製品情報シール。ファームウェアバージョンは「CrystalDiskInfo 5.0.0」で確認したのと同じ「1.00」で、製造日は2012年6月 |
|
| ケース側面のネジを外して開封したところ。基板は4本のネジで背面カバーに固定されている |
|
 |
| 基板表面には、MLC NANDフラッシュを8枚搭載 |
|
 |

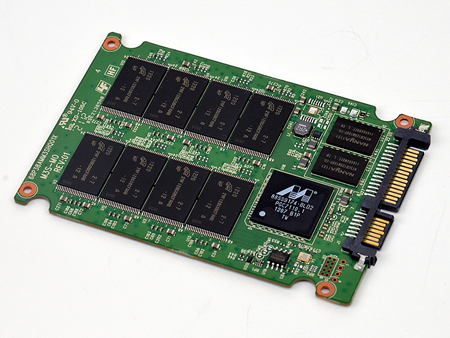

| 基板裏面には、コントローラ、8枚のMLC NANDフラッシュ、2枚のキャッシュメモリを搭載 |
|
 |
 |
| コントローラはMarvell製「88SS9174-BLD2」。チップにはサーマルパッドが貼り付けられていた |
|
| MLC NANDフラッシュはMicron製「29F128G08CFAAB」。製造プロセス25nm、P/Eサイクル3,000のSynchronousタイプで容量は1枚あたり16GB |
|
 |
 |
| キャッシュメモリはNANYA製DDR3「NT5CB128M16BP-CG」を2枚実装。動作クロック1333MHz、レイテンシ9-9-9（CL-TRCD-TRP）で容量は1枚あたり256MB |
|
| 対応インターフェイスはSATA3.0（6Gbps） |
|
 |
|
| ファームウェア格納用と思われる8MbitフラッシュメモリWinbond製「W25Q80BVNIG」 |
|
|
