｜強力なOCをサポートする12フェーズ電源の大型基板

　大柄な「Twin Frozr IV」を取り外すと、アルミプレートにサンドイッチされたカード基板が確認できる。12フェーズの電源回路を搭載する独自基板上は、過激なオーバークロックにも耐える高品質コンポーネントで満載だ。カードの外形寸法は実測値でW280×D11.5mmで、カード長約250mmほどであったリファレンス基板に比べてもかなり大型化している。

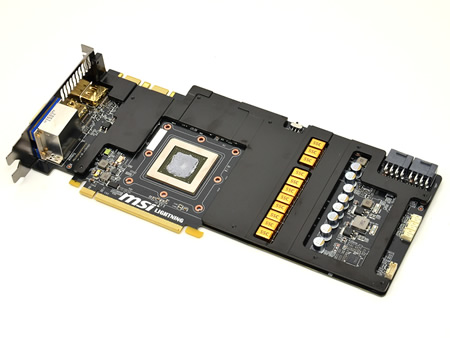

ブラケットを超えて上部に大きくせり出した独自基板を採用する。右側には電源回路が整列し、中でも金色に輝く「ゴールデンSSC」がよく目立つ

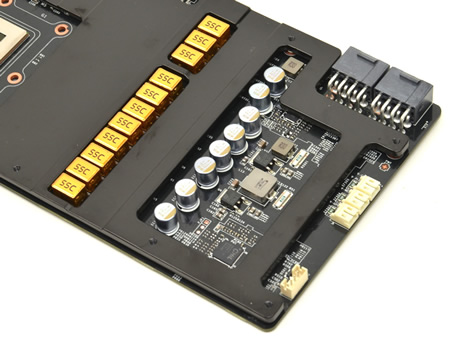

電源回路は合計12フェーズを搭載する。強靭な電源周りの設計は「Lightning」シリーズではお馴染みのものだ
カードの表裏はアルミプレートでサンドイッチされ、基板上のチップを効率良く冷却している
出力インターフェイスには信号劣化の少ない金メッキが施されている。オリジナルクーラー「Twin Frozr IV」を駆動させるファンコネクタは4pin構成だ



｜基板上のチップやパーツをまとめて観察

　次はアルミプレートに隠されている、基板上の各種チップやパーツ群をまとめて画像でチェックしていこう。

NVIDIAのハイエンドGPU GeForce GTX 680
金色に輝くチョークコイル「Golden SSC」
10年以上の長寿命を誇るアルミ電解コンデンサ「Dark Solid Capacitor」
低発熱で高い電流容量をもつMOSFET「CopperMOS」
International Rectifier製PWMコントローラ「CHL8318」
ANPEC製電源レギュレータ「APL1117」
基板上には電圧をテスターで測定できる「V-Check Points」が搭載される
こちらはBIOSの切り替えスイッチ。MSIがチューニングした「Lightning BIOS」と、各種保護機能を無効化したOC用の「LN2 BIOS」を切り替えることができる
