![GA-Z68XP-UD3R](image/23_450x338.jpg) |

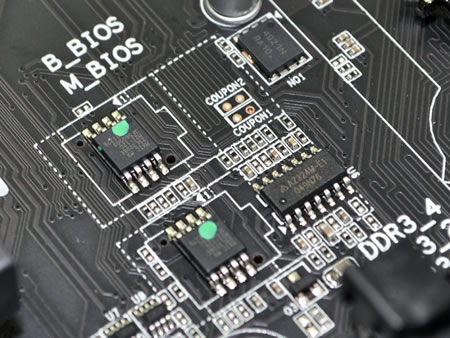

こちらはGIGABYTEおなじみのDualBIOS。BIOSに問題が発生した場合でも自動的に復旧が可能だ |
|
![GA-Z68XP-UD3R](image/24_225x169.jpg) |
![GA-Z68XP-UD3R](image/25_225x169.jpg) |
欧州エネルギー規格ErP(エネルギー関連製品)指令に対応 |
|
ITE製I/Oコントローラチップ「IT8728F」 |
|
![GA-Z68XP-UD3R](image/26_225x169.jpg) |
![GA-Z68XP-UD3R](image/27_225x169.jpg) |
ITE製PCI-Express-PCIブリッジチップ「IT8892E」 |
|
USB3.0コントローラチップはEtronTech製「Etron EJ168」。フロントパネル用とバックパネル用の計2基搭載する |
|
![GA-Z68XP-UD3R](image/28_225x169.jpg) |
![GA-Z68XP-UD3R](image/29_225x169.jpg) |
IEEE1394用コントローラチップVIA製「VT6308P」 |
|
PCI-ExpressシグナルスイッチチップはPericom製「PI3PCIE 2415ZHE」を4基搭載する |
|
![GA-Z68XP-UD3R](image/30_225x169.jpg) |
![GA-Z68XP-UD3R](image/31_225x169.jpg) |
ギガビットLAN用のネットワークチップはRealtek製「8111E」 |
|
オーディオチップはDolby Home Theaterに対応するRealtek製「ALC889」。SN比は108dBで高品質なサウンドを実現 |
|
![GA-Z68XP-UD3R](image/32_225x169.jpg) |
![GA-Z68XP-UD3R](image/33_225x169.jpg) |
Pericom製DVI-HDMIブリッジチップ「PI3VDP-411LSZBE」 |
|
PWMコントローラにはIntelの最新VRM設計規格「VRD12」に完全準拠したintersil製「ISL6364」を採用する |
|
![GA-Z68XP-UD3R](image/34_450x338.jpg) |

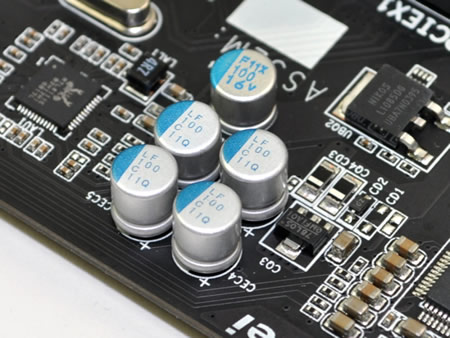

マザーボードの各所に配置されているコンデンサは全て日本製固体コンデンサ |
|
