｜「Z68A-GD80（G3）」の細部をチェックする（2）


■チップセット周辺をチェック
Z68A-GD80（G3）

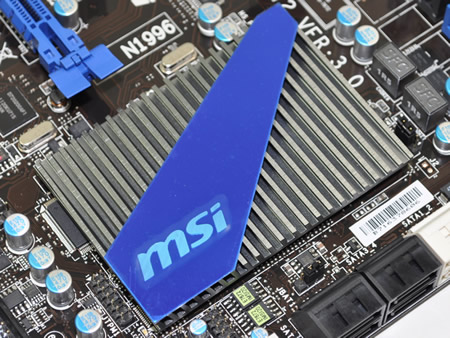

チップセットは横にスリットが入った薄型のヒートシンクを搭載。アクセントとしてmsiロゴの入ったブループレートが貼られている
Z68A-GD80（G3） Z68A-GD80（G3）
ヒートシンクは2本のネジで固定されている。チップセットに比べるとヒートシンクのサイズはかなり大きいことがわかる。テスト中に触ってみたところ発熱はほとんどなく、冷却性能は十分だ
ヒートシンクを取り外したところ。ヒートシンクによってチップを傷つけないようネジ穴の無い部分には保護パッドが貼られている。チップセットの下に見えるチップはPCI-Express-PCIブリッジコントローラasmedia製「ASM 1083」だ


■拡張スロットとメモリスロットをチェック
Z68A-GD80（G3）

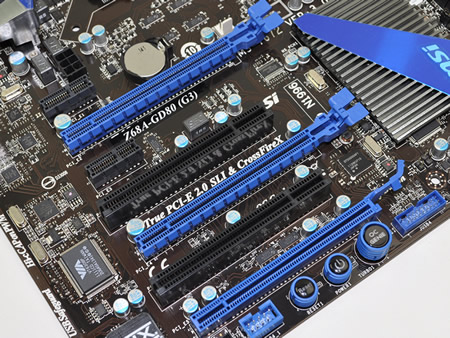

拡張スロットはPCI-Express（x16）×3（x16動作/x8動作/x4動作）、PCI-Express（x1）×2、PCI×2という構成。ちなみに、「PCI-Express3.0」に対応しているのは上の2つのスロットとなる。スロット末端にあるカードロックの形状が異なっているので外観からでも区別ができる
Z68A-GD80（G3） Z68A-GD80（G3）

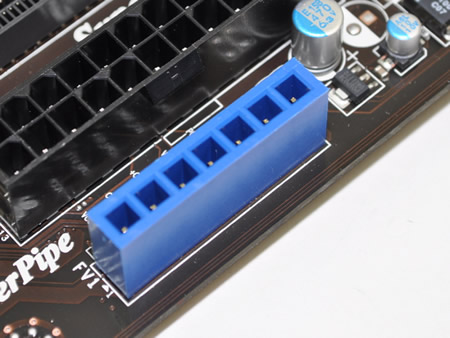

ハイエンドマザーボードらしく、グラフィックスカードへの電源供給用PCI-Express電源コネクタも搭載されている。消費電力の大きなグラフィックスカードを搭載する場合、かならず接続しておこう
青と黒に色分けされた4本のDDR3 DIMMスロット。メモリ2枚構成で使用する場合は必ず青のスロットにメモリを装着しよう


■ボード上のボタンと「Vチェックポイント」をチェックする
Z68A-GD80（G3）

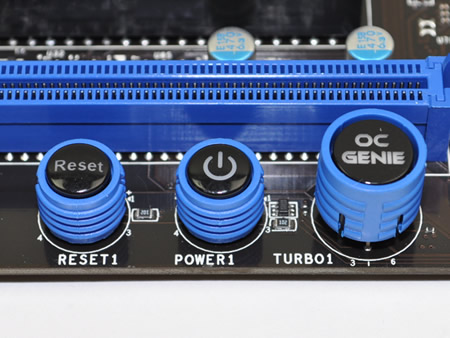

ボード上に搭載されているリセットボタンと電源ボタンはオーバークロックの設定を詰める際など非常に便利。右横は自動オーバークロックを実行する「OC GENIE」ボタン
Z68A-GD80（G3）
MSI独特の機能「Vチェックポイント」ポート。「CPUコア電圧」、「CPU I/O電圧」、「CPU GFX電圧」、「メモリ電圧」、「PCH電圧」といった主要電圧をテスタで計測することができる。ちょっとプロっぽい感覚を味わえる面白いギミックだ


■各種ポートとピンヘッダをチェック
Z68A-GD80（G3） Z68A-GD80（G3）
JFP1とJFP2といったフロントパネル用のコネクタ、TPMコネクタに加えて将来のコントロールカード用としてJDLED3ピンヘッダも用意されている
USB2.0用のコネクタ（ピンヘッダ）は3つあるため、計6ポートまで増設可能。JUSB1は「Super Charger」に対応し、シャットダウン時でも給電が可能
Z68A-GD80（G3） Z68A-GD80（G3）
最近採用ケースの増えてきたUSB3.0ピンヘッダも用意されている。ピンヘッダがない場合は付属のブラケットを接続すればOK
左からオーディオ用のJAUD1、S/PDIF出力用のJSP1、IEEE1394用ピンヘッダ
Z68A-GD80（G3）

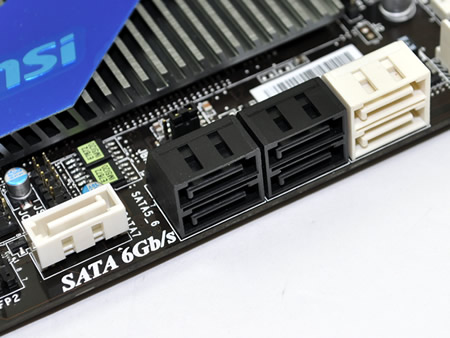

内蔵SATAポートはSATA3.0×3（白）、SATA2.0ポート×4（黒）という構成。縦配置のSATAポートはMarvell製「88SE9128」によって増設されている
<次のページを読む>
toppage
前のページ 次のページ


msi
Z68A-GD80（G3）
市場想定売価税込25,800円前後
