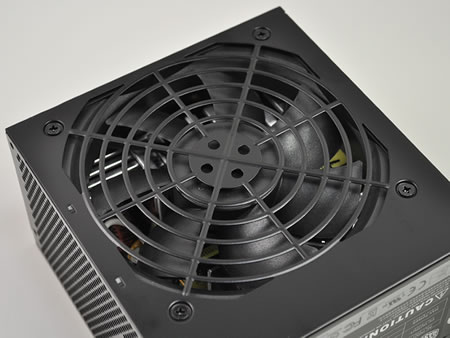

| 「GX 450W （Bronze）」は、+12Vライン1系統仕様。これにより、消費電力の高いパーツにも十分対応できるように設計されている |
|
 |
 |

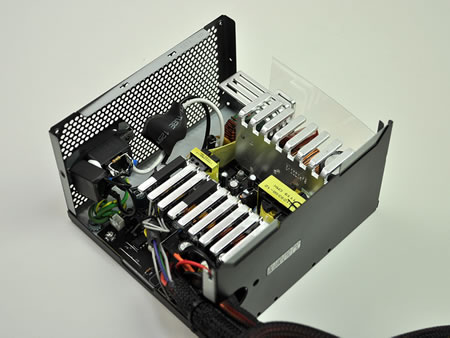

| 基板センター部に並ぶトランス。「GX 450W （Bronze）」では、+5Vsbのスタンバイラインの損失を最低限に抑える設計を採用。電源オフ時やスリープ時の効率が向上されている |
|
 |
 |
| 電源へのノイズ侵入を大幅にカットする役割を担うダブルレイヤーEMIフィルター。PCの安定性向上がその目的となる |
|
 |
 |
| SILICON TOUCH TECHNOKOGYの4ch Secondary Monitoring IC「PS223」 |
|
| 105℃品コンデンサも数多く使用されているのが確認できる |
|
 |
 |

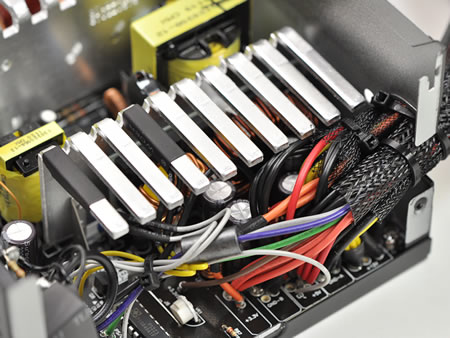

| ヒートシンク片面には、MOSFETとPFC回路が搭載されている。基板上は比較的余裕のあるレイアウトという印象を持つが、要所要所は押さえられているという、無駄の無さがこのモデルの特徴とも言える |
|
 |
 |
| 松下製コンデンサは270uF 420Vの85℃品を採用。瞬断や電圧降下が起こった場合でも17msの間は安定した動作ができるという。電源ユニットにとって、日本メーカー製コンデンサの採用は信頼面で欠かせない存在 |
|
