｜「EMR1350EWT」の出力をチェックする

　ここまで、「EMR1350EWT」のスペックと外観をチェックしてきたわけだが、電源でもっとも重要なのは実際に動作した場合に安定した出力が確保できるかということだ。そこで、ここからは実際に「EMR1350EWT」に火を入れて実力をチェックしていきたい。
　今回はCPUにIntel「Core i7-2600K」（3.4GHz）、グラフィックカードはRadeon HD 6950のオーバークロックモデルMSI「R6950 Twin Frozr III PE OC」と、シングルグラフィックスカード環境としてはハイエンドの構成を用意。この環境で負荷をかけて、出力が安定しているか確認することにした。テスト環境は以下のとおり。

テスト環境
CPU	Intel 「Core i7-2600K」（3.40GHz）
マザーボード	MSI「P67A-GD65」（Intel P67 Express）
システムHDD	Seagate「ST3500418AS」（SATA2 500GB）
VGA	MSI 「R6950 Twin Frozr III PE OC」（Radeon HD 6950 2GB）
メモリ	CORSAIR「CMZ8GX3M2A1866C9」 8GB（4GB×2枚）PC3-15000（DDR3-1866MHz）
PCケース	ENERMAX「ECA3222」（ATXミドルタワー）
OS	Windows 7 Ultimate 64bit SP1

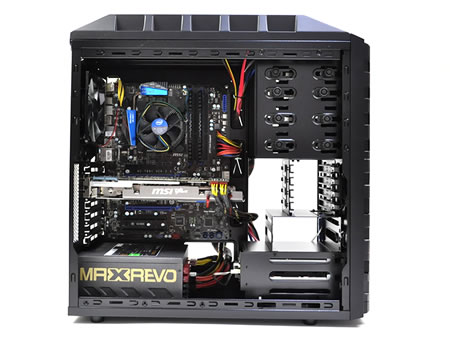

今回のテストで使用したケースはENERMAXのミドルタワー「ECA3222」を用意。市場想定売価13,000円前後で、強力な冷却性能と高い拡張性が特徴の製品だ

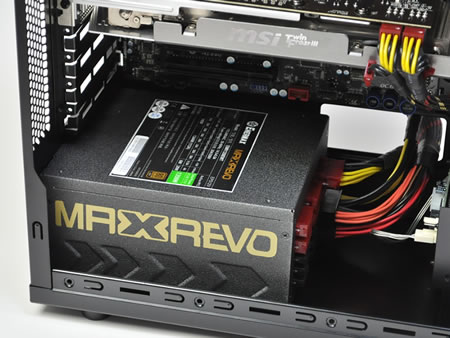

「EMR1350EWT」の奥行きは前述の通り180mmとこのクラスとしてはコンパクト。そのため、ケーブルの取り回しにも余裕がある

今回のテストには、MSI「R6950 Twin Frozr III PE OC」を使用した。オリジナル“Twin Frozr III”クーラーで安定冷却が特徴

■市場想定売価税込32,800円前後
■関連記事
■製品情報

｜AIDA64 System Stability Test

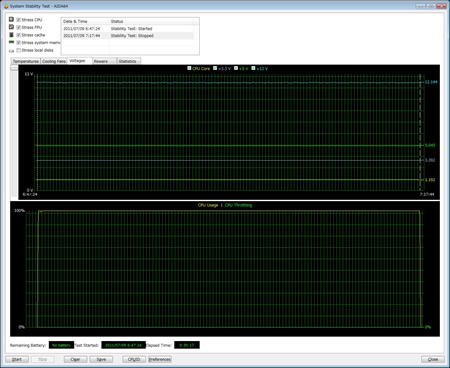

AIDA64 System Stability Testによる各電圧の変化

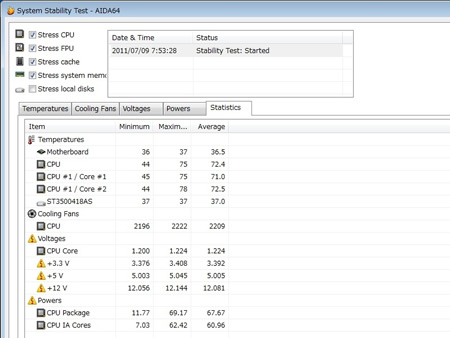

AIDA64 System Stability Testによる各電圧の最大/最小/平均値

　まず「AIDA64 System Stability Test」の結果を確認していこう。+5V、+3.3Vはほとんどブレが無くフラットなグラフとなっており出力にまったく問題ない。+12Vは負荷により数値に変動はあるものの、最大で+12.144V、最小でも12.056Vとその差は0.1V未満に収まっている。ちなみに「AIDA64 System Stability Test」はCPUへの負荷が中心のテストということもあり、消費電力は最大で152.8Wとそれほど大きくなかった。

｜OCCT 3.1.0 PowerSupplyTest

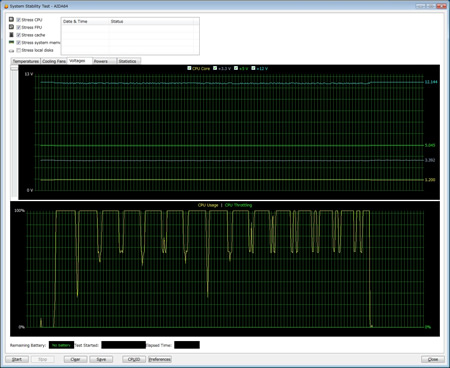

OCCT 3.1.0 PowerSupplyTestによる各電圧の変化

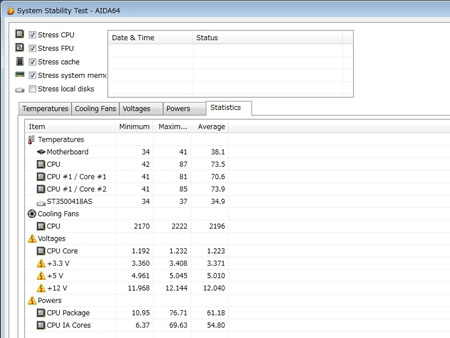

OCCT 3.1.0 PowerSupplyTestによる各電圧の最大/最小/平均値

　次に、「OCCT 3.1.0」のPowerSupplyTestの結果を確認していこう。こちらはCPUとGPUの両方に負荷をかけるテストのため、最大消費電力も332.9Wと「AIDA64 System Stability Test」と比べると倍以上となった。そのため、+12Vは最小で11.968Vと12Vを僅か0.032V下回ったものの、この程度の低下であればまったく気にする必要はない。
　+5Vや+3.3Vの出力も「AIDA64 System Stability Test」より多少変動はあるものの、大きく下がることもなく安定している。

<次のページを読む>

規格
ATX12V v2.3 及び EPS12V 準拠
定格出力
1350W
搭載ファン
139mmツイスターベアリングファン
900～2000rpm（ファン速度自動コントロール機能）
保護回路
過電流保護(OCP)、AC低電圧保護(UVP AC)、OVP/DC、(DC過電圧保護)、
DC低電圧保護(UVP DC)、過負荷保護(OPP)、過温度保護(OTP)、
雷防止保護(SIP)、ショート回路保護(SCP)
温度範囲
動作時 : 0℃～50℃
保管時 : -40℃～70℃
相対湿度範囲
動作時 : 温度（25℃）/湿度（85％）
保管時 : 温度（50℃）/湿度（95％）
※結露しないこと
安全性許認可
UL/cUL、TUV、CCC、GOST、CB、BSMI
EMC
CE、FCC、KCC
外形寸法
150（幅）×180（奥行）×86（高）mm
重量（ケーブル含む）
約2.25kg
保証
5年間
PFC
アクティブPFC
80PLUS
GOLD
MTBF
100,000時間（負荷：70％、入力電圧：230VAC/50Hz 、温度：25℃時）
