エルミタ的速攻撮って出しレビュー Vol.98 進化して編集部に帰ってきたMini-ITXケース In Win「Wavy II」
｜
このクラスでは、ほぼ限界に近いドライブベイ構造
次にチェックするのはドライブベイ構造だ。とは言うものの、Mini-ITX対応のスリムPCケースの場合、さすがにその数は限られる。使用用途がある程度限定されるフォームファクタだけに、割り切りも必要だが、「Wavy II」は同クラス“ほぼ限界”に近いドライブベイ構造を備え、その拡張性の高さも魅力のひとつとなっている。
■スリム光学ドライブベイ（×1）と3.5インチオープンベイ（×1）
開閉式フロント扉を開けると、5.25インチサイズの開口部が姿を現す。この部分には薄型光学ドライブ+3.5インチ用（FDDまたはカードリーダー等）、合計2台が搭載できる

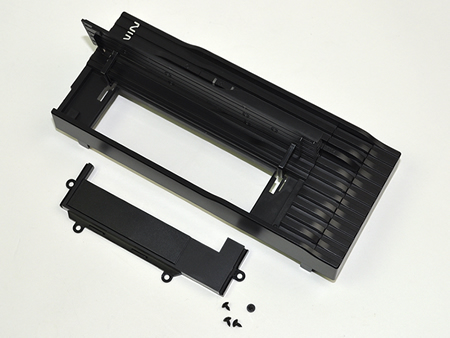

画像左はフロントパネル部にタッピングスクリューで固定されている目隠し用プレート。3.5インチを使用しない場合は、ベゼルを付けたままにしておく。なお画像右はドライブベイユニットの開口部
薄型光学ドライブ+3.5インチオープンベイユニットは、側面90mmファンブラケットの役割をも果たす

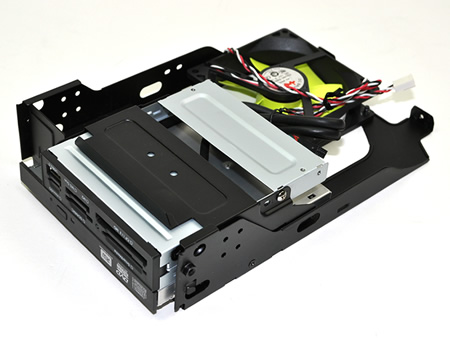

ユニットに薄型光学ドライブと3.5インチカードリーダーを搭載させてみる。さすがに収まりは良く、側面90mmファンとの物理的干渉はない

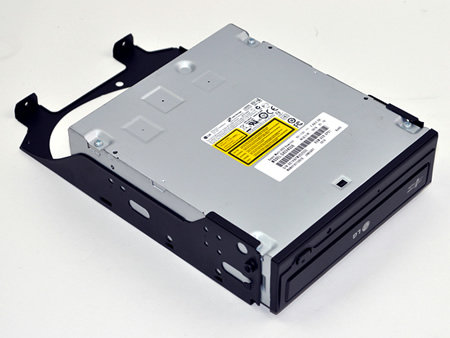

ネジ2本で固定されたマウンタを外せば、5.25インチドライブが搭載できる。ただしこの場合は側面90mmファンを取り外す必要があり、「Wavy II」の魅力が半減してしまう。できれば薄型光学ドライブ+カードリーダー（FDD）の組み合わせで使用したい
■3.5インチシャドウベイ（×1）と2.5インチシャドウベイ（×1）
PCケースでは最も重要となる3.5インチ/2.5インチシャドウベイをチェックしてみよう。「Wavy II」は、3.5インチHDDと2.5インチHDD/SSDを各1台内蔵できるシャドウベイが装備されている。
このシャドウベイは底面リア側に搭載されており、着脱が可能。それぞれのドライブは、3.5インチが側面ネジ留め、2.5インチが底面ネジ留め式が採用されている。さすがにツールフリー機構等は省略されているものの、ネジによる確実な固定ができるため、問題はない。

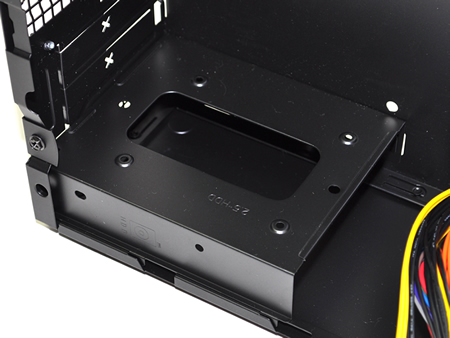

3.5インチ＆2.5インチ兼用の着脱式シャドウベイ。工作物としては両側を「コの字」に折り曲げた、極めてシンプルなもの
「Wavy II」唯一のシャドウベイは、背面に「HDD」と刻印で示されたネジ1本で着脱できる
左が2.5インチSSD、右が3.5インチHDDを搭載させたところ。両者を使用する場合は、2.5インチSSDを先にネジ留めし、次に3.5インチHDDを固定する

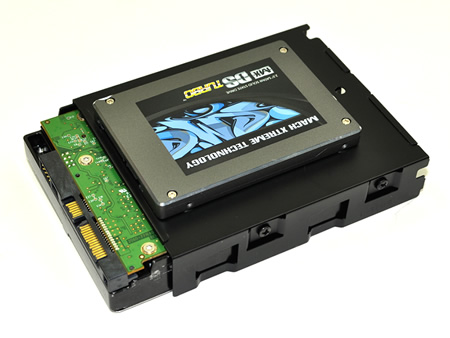

「親亀の背中に小亀を乗せて」というフレーズが似合う完成形。2.5インチSSDは底面ネジ留め、3.5インチHDDは側面ネジ留めでそれぞれ固定する

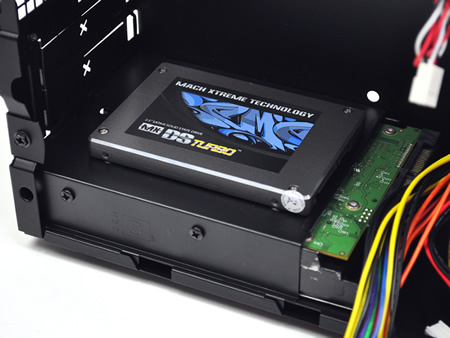

シャドウベイユニットをシャーシに固定するとこのようなスタイルに。狭い筐体ながら、有効にスペースが使われている
｜
「Wavy II」その他ギミックも、くまなくチェックしておく
「Wavy II」主要部分を一通りチェックした後は、その他機能を紹介しておこう。
フロントパネル下部は開閉式。扉を開くとそこにはフロントI/Oポートが隠されていた。中央部にUSB2.0×2、左にマイク、右にヘッドフォン端子が並ぶ
オーディオ端子はHD AudioとAC'97のハイブリッド
USB2.0/1.1対応コネクタ
拡張スロットはロープロファイル対応で2段が用意されていた
フロントパネルを外すと露わになる2つのLEDとPowerスイッチ部
｜
「Wavy II」付属品チェック
「Wavy II」外観＆内部、およびギミックセッションの最後に付属品を確認しておきたい。PCケースとしては小型Mini-ITX対応のシンプルな作りで、同梱品は必要最低限にまとめられている。
4pinペリフェラルコネクタからファン用3pinコネクタが2本使用可能な分岐ケーブル
スリムラインSATAケーブルも同梱されていた
ブラック塗装が施されたインチネジ×4本はマザーボード固定用
ヘッドの大きなミリネジ×4本は、SSDまたはFDDの固定に使用。ただしいずれも搭載させる場合には、別途ネジを用意する必要がある
脚の短いインチネジ×4本は、HDD固定に使用
薄型光学ドライブ固定用のミリネジ×4本は別袋に収められていた
横置きを想定し、サイドパネルに貼り付けて使用するインシュレーターは、シールタイプ
マニュアルはカラー写真満載で非常に分かりやすい。In WinのPCケースはいずれも凝っている
<
次のページを読む
>
製品情報（株式会社エムヴィケー）
市場想定売価税込7,500円前後
●
