｜「Xtreem S3」シリーズ基板部をチェックする

　ここからは内部基板をチェックしてみる。Team「Xtreem S3」シリーズは多くのSSDで採用されているSandForce「SF-2281」コントローラーに、MLCタイプのNANDフラッシュで構成。キャッシュメモリは搭載されていない。

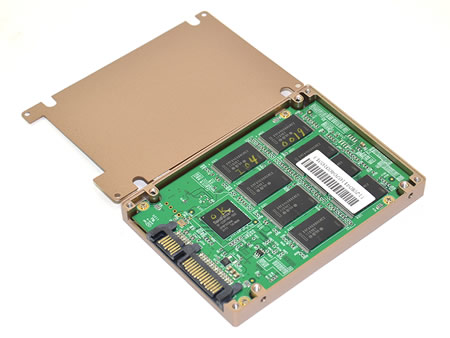

多くのSSD同様、4本のネジで固定されたカバーを外し、内部基板をチェックしてみよう。なお基板自体も4本のネジで固定。計8本のネジはすべて同じものが使用されていた

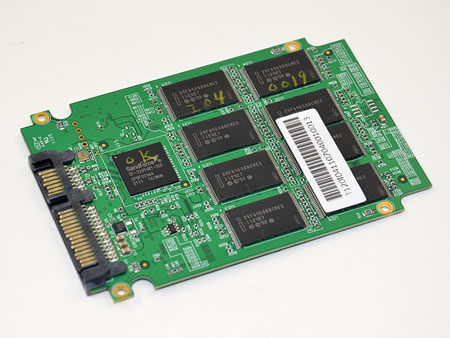

基板表面にはSandForceコントローラーチップに加え8枚のNANDフラッシュがレイアウトされている。「SF-2281」チップを搭載する他社製モデルとパターンはほぼ同様だが、細部に目を配ると微妙な違いが随所に見受けられる

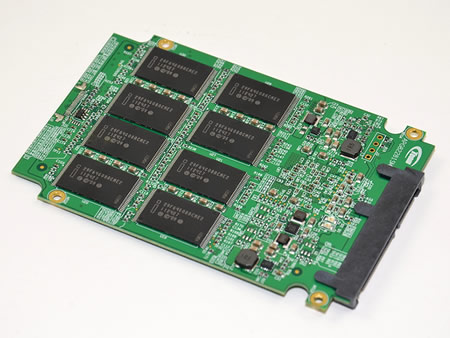

NANDフラッシュが8枚レイアウトされた基板裏面

コントローラーはSandForce「SF-2281」を実装。QC Passを意味するのか、“OK”のチェックが記されていた

MLCタイプのNANDフラッシュは、Intel「29F64C08ACME2」

インターフェイスはSATA3.0（6Gbps）。背面カバー部には“3year warranty”の表記が確認できる

｜「一点突破 SSD編」レギュレーションとテスト機材構成

　「Xtreem S3」シリーズの製品概要をチェックした後は、いよいよ動作テストをはじめてみよう。パフォーマンスチェックには、「AS SSD Benchmark 1.6.4067.34354」、「CrystalDiskMark 3.0.1」、「HD Tune Pro 4.60」、そして「ATTO Disk Benchmark 2.46」の計4種類を用意。テスト方法はOS、ドライバ、ベンチマークソフトのみをインストールしたシステム用のHDDを別途使用し、SSD自体にはデータを入れない状態でテストを行っている。また余分な負荷が掛からないように、テスト中はネットワークケーブルを接続しない状態で各々テストを行っている。
　テスト構成は以下通り。ちなみに間もなくIntel「X79 Express」チップがデビューする事から、頃合いを見計らって新プラットフォームへ移行する予定。

テスト機材構成
CPU	Intel Core i7-2600K （SandyBridge/LGA1155/3.40GHz/TDP95W）
マザーボード	GIGABYTE「GA-Z68XP-UD3R-B3」（Intel Z68 Express/ATX）
システムHDD	Seagate「ST3500418AS」（SATA2 500GB）
メモリ	CORSAIR「CMX4GX3M2A1600C9」 4GB（2GB×2/PC-12800）
光学ドライブ	PLEXTOR「PX-755A」
電源ユニット	CORSAIR「CMPSU-750HX」（750W/80PLUS SILVER）
OS	Windows 7 Ultimate SP1 64bit
