｜「CR-100A」の組込手順をチェックしておく

　ファンレスCPUクーラー「CR-100A」はとにかく見た目のインパクトが強く、搭載された画像を見ると、いったいどんな方法で固定するのだろうか？と疑問に思うかもしれない。
　そこでここからは「CR-100A」のマザーボード組込手順を紹介しよう。順を追って見て行くと、意外にも作業はかなり簡単な部類と言えるものである事が分かる。

まずはバックプレートをマザーボードに合わせる

NipplesとGuide Bushingsをネジで固定し、“基礎”部分を組み上げて行く

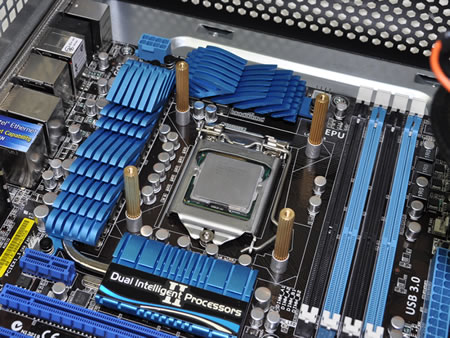

組み上がった4本の“基礎”。画像からはやや頼りない印象を持つかもしれないが、思うほどヤワではない。ここまで組み上げた後は、PCケースにマザーボードを固定する。手順を間違えると、巨大ファンレスCPUクーラーがうまくPCケースに収まらなくなるので慎重に

マザーボードをPCケースに固定。次にいよいよ「CR-100A」を搭載させるワケだが、この段階でメモリや電源ケーブル等もセットしておこう。「CR-1000A」搭載後では、これらの作業は困難になってしまう

付属のグリス「NF-S100」を塗って、「CR-100A」をCPUに載せてみる。なお「CR-100A」には向きがあり、中心部にある「NOFEN」の刻印が逆にならないようにする必要がある

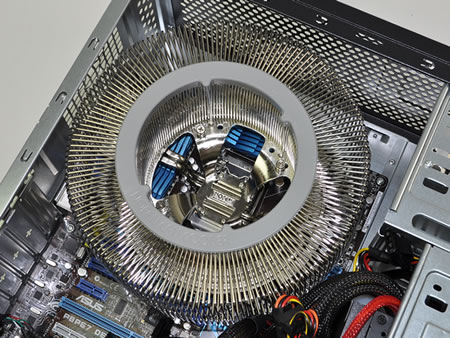

先ほど作った“基礎”部分の支柱にバネネジ「CPU Fixing Bolts」で4箇所固定。セオリー通り対角線に少しずつテンションを掛け、最後まで締め付ければ完了。巨大なサイズだけに円内部直径が広く、普通のCPUクーラーよりも作業は格段に楽。見た目よりも軽い763gの「CR-100A」は、思いのほか簡単に搭載できる事がお分かり頂けるだろう

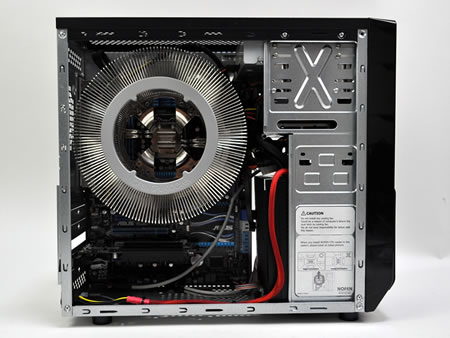

まずはエルミタ的「一点突破」のテスト構成で組込を行ってみた。上2段の拡張スロットが使えなくなってしまったが、これは織込み済み（後述）

｜巨大CPUクーラーが及ぼす構成パーツの制約

　ファンレス駆動を実現するためにデザインされた「CR-100A」を組み込む場合、誰もがそのスタイルから各構成パーツとの物理的干渉が気になるのではないだろうか。静音に特化された巨大なCPUクーラーゆえ、ある程度の割り切りは覚悟しておかなければならない。ここではそんな注意点を挙げておこう。

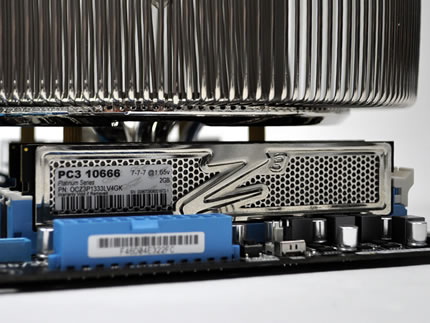

■メモリスロットスペース

　今回のテストで使用したメモリ OCZ「OCZ3P1333LV4GK」は、ヒートスプレッダが装着されたごく一般的なDDR3メモリ。画像でも分かる通り、どのスロットでも問題無く搭載できているが、高さの余裕はあまり無い。櫛状の大型ヒートスプレッダが装着されたオーバークロックメモリ等確実に干渉してしまうので、メモリ選びには注意しよう。

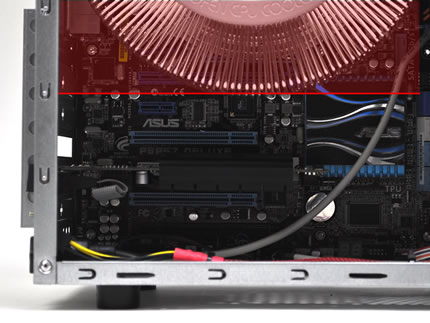

■拡張スロットスペース

　唯一、“如何ともし難い”のは拡張スロットへの占有だろう。装着テストのマザーボードはASUSTeK「P8P67 DELUXE REV3.0」だが、PCI-Express2.0（x1）と、PCI-Express2.0（x16）の2スロットが完全に潰されてしまった。ファンレスシステムを構築したいならば、これくらいの我慢は必要。製品資料にもこの点について触れられており、「but can use second PCI Express Slot.」と決してめげない記述がどこか力強い。
このシステム最大の妥協点だが、拡張カードスペースも実測値で約220mmだけに、ある程度のスピードは犠牲にしなければならない。

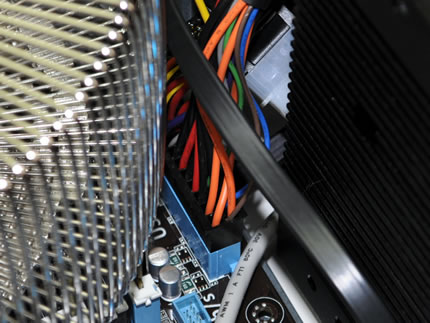

■ATXメイン24pinコネクタ部

　さすがにこれが挿さらないというワケでは無いが、通常よりもかなりタイトである事は事実。
やはり「CR-100A」は巨大である事を再認識させられる箇所のひとつだが、CPUクーラー固定後にATXメイン24pinコネクタを挿すよりも、事前に接続しておく方が無難と言える。

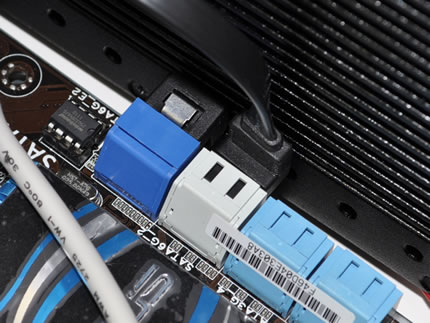

■SATAポート部

　メイン24pinコネクタ同様、SATAポートもなかなかタイトだ。これはマザーボード側のSATAポート向きに依存する問題だが、ASUSTeK「P8P67 DELUXE REV3.0」のように横向きにポートがレイアウトされているマザーボードの場合、ファンレス電源とSATAポート間の隙間は非常にタイト。通常のSATAコネクタではまず装着不可能だ。
しかし「Nofan A40」キットには、L字コネクタタイプのSATAケーブルが1本付属されていおり、これを使う事でかなりタイトながらSATAケーブルは装着できるようになる。なお同梱品は1本。テスト構成ではSATA光学ドライブを搭載しているため、手持ちのL字コネクタケーブルを使用した。

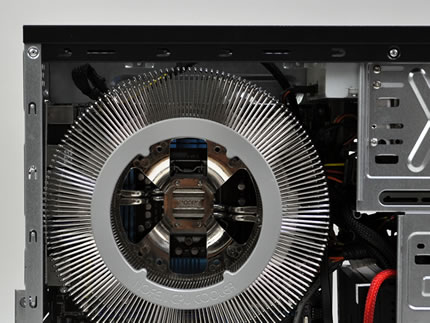

■5.25インチドライブスペース

　念のため、5.25インチ光学ドライブスペースも確認しておきたい。テスト構成では、LG「GH24NS50」（SATA）を使用している。このモデルの奥行きは170mmだが、難なく搭載はできる。ただしコネクタおよびケーブルがある程度張り出すため、ケーブルの取り回しには気を配りたい。CPUクーラー「CR-100A」にケーブルが掛かる事で、冷却能力にどれほどの影響があるかは不明だが、きれいにまとめる事で悪い事は起きないはず。
