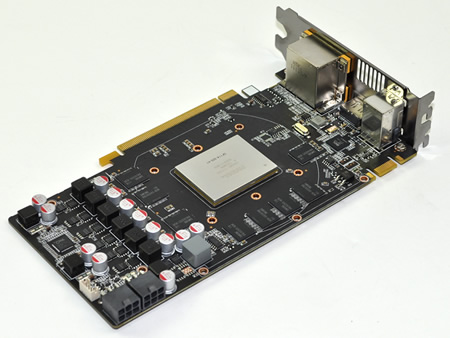

| VGAクーラーを取り外したところ。VGAクーラーを避けるようにコンデンサやフェライトコアチョークが整然と配置されている |
|
 |

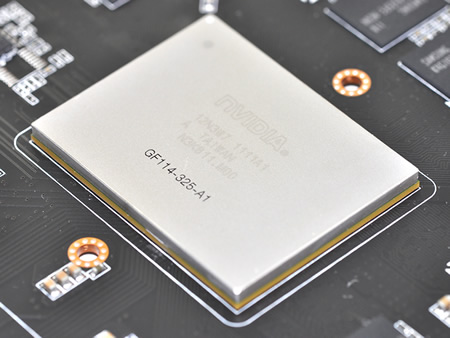

| 基板中央に鎮座する「GeForce GTX 560」チップ。刻印を確認するとコア名称である「GF114」の文字が確認できる |
|
 |

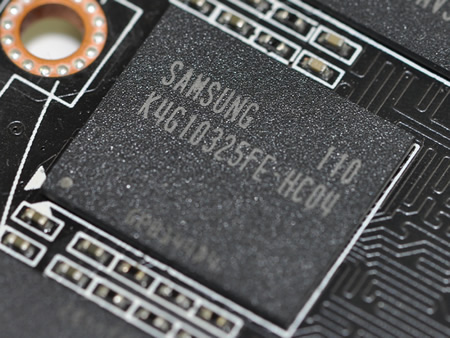

| グラフィックスメモリは1Gbit、0.4ns品のSAMSUNG製「K4G10325FE-HC04」を計8枚搭載する |
|
 |

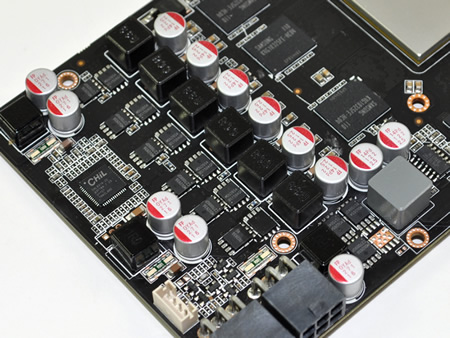

| 基板を確認する限り、電源フェーズは6フェーズ構成のようだ |
|
 |
| SLIブリッジコネクタを1基搭載するため、2wayのSLIが構築可能 |
|
 |
 |
| チョークも鉄心チョークではなくフェライトコアチョークを採用するなど、高品質なパーツで固められている |
|
 |
 |

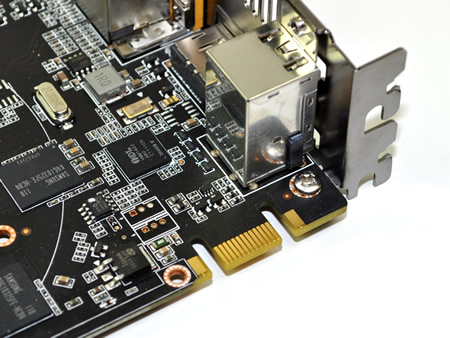

| DisplayPortをHDMI/DVIへ変換するトランスレータチップIDT製「VMM1402」。「GeForce GTX 560 Multiview」では本チップを搭載することで、2ポートのHDMI出力を実現している |
|
| デジタルPWMコントローラCHIL製「CHL8318-20」 |
|
 |
 |
| ファンの電源は4pin仕様。回転数は負荷に合わせて自動的に制御される |
|

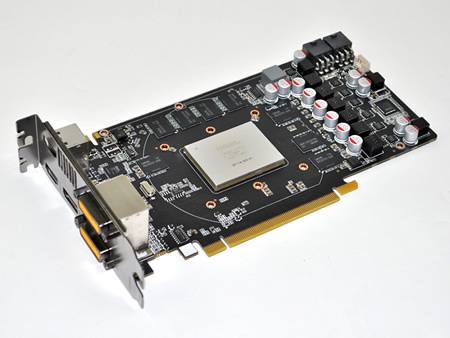

| 外部出力インターフェイスはいずれも金属製のカバーで保護されている |
|
