｜「IW-BR661」内部をつぶさにチェックしてみる

　ここからは「IW-BR661」の内部構成をチェックしていきたい。限られたスペース内を有効利用しなくてはならないMicroATXケースでは、特にドライブベイ搭載部と電源ユニット搭載部はATXケース以上に目を光らせておく必要があるだろう。

MicroATXケースらしく、縦に長い本体設計。内部もブラック塗装が施され、プラスチックパーツの蛍光風イエロー（黄緑に近い）のコントラストが映える

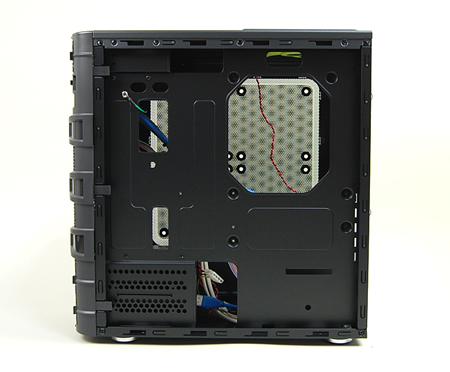

近頃のPCケースではもはや標準装備と言える、バックプレート式CPUクーラーのメンテナンスを容易にしたマザーボードトレイのカットアウトは開口部が広く、使い勝手も良さそうだ

■ドライブベイレイアウト


5.25インチ（上段）と3.5インチオープンベイ部。メッシュベゼルの着脱はフロントアクセス式で、両端のツメを内側に曲げる事で簡単に外すことができる。わざわざフロントパネルを外すことなく組み込みができるため、非常に便利

3.5インチベゼル。5.25インチ同様のツメが両端で確認できる	下段に用意された5.25インチオープンベイ。この内側には3.5インチHDD専用ケージが搭載されているため、排他仕様となる

こちらは5.25インチベゼル。背面には目の細かい防塵メッシュが装着されていた。メンテナンスについては付着したホコリを掃除機で吸い取ればOK

着脱が容易な5.25インチと3.5インチベゼルを取り外してみたところ	5.25インチと3.5インチオープンベイを内部から見たところ。必要最小限のレイアウトと言える

上部3.5インチベイ下には1台分の2.5インチSSD/HDD用シャドウベイが装備されている	3.5インチシャドウベイは専用ケージ仕様で、着脱可能。詳細については後述

3.5インチHDD専用ケージユニットには80mm吸気ファンが1基搭載されている。丸型6枚羽で、最大3台の3.5インチHDDを直接冷却させる事が可能。ファンコネクタは4pinペリフェラル仕様となっていた

3.5インチHDD専用ケージはフロントベゼルを外し、さらに側面のツールフリーロック機構を解除するだけで引き出す事ができる。この作業にドライバーは一切使用しない

取り外してみた3.5インチHDD専用ケージ。側面には通気性の確保を目的とした無数の穴が空けられていた

3.5インチHDD専用ケージを取り外す事で、5.25インチオープンベイとして使用ができるように工夫されている。実際に使用するユーザーがどれほどいるかは別として、なかなか考えられた設計と言える箇所だ

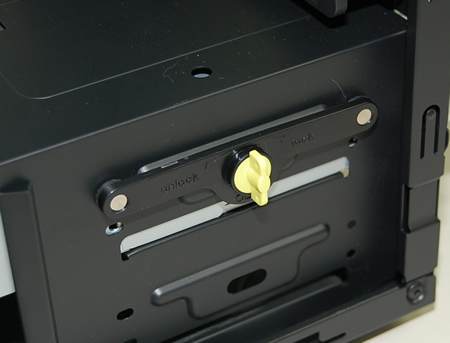

5.25インチ3.5インチ共に採用されるツールフリーロック機構はダイヤル式。ABS樹脂製で、2つのピンそれぞれをドライブのネジ穴位置に合わせ、ダイヤルを回すことで固定が完了する。オーソドックスなタイプながら、装着感に不安は無い。なお補強用ネジ穴も用意されていた

3.5インチHDD対応専用レール。プラスチック製で、ネジ穴部には振動防止用ゴムが装着されている。ノッチにあたる金具により、ロックが掛かる機構を採用するため、HDDケージ搭載時はネジが不要

3.5インチHDDを実際に装着。使い勝手は良好で、この手の搭載方法は完全に熟成されている感がある。よほどの事が無い限り「駄目だこりゃ」という事態に陥る事が本当に少なくなった

■拡張スロットツールフリー機構


拡張スロットは全5段。ツールフリー仕様となっているが、2Slot占有タイプのグラフィックスカードは、黄色いロック部の突起が物理的干渉を起こし、これが使用できなくなる。しかし慌てることはない。このロック機構部は、スライドさせる事で簡単に取り外す事ができるようになっていた。“そんなこともあろうかと”先回りしての仕様。なかなか自作を心得ているなと感心する部分

拡張ブラケットは通気孔付き。ケース内のエアフロー圧力が保たれていれば、ホコリが進入する事は少ないだろう

■電源搭載スペース


電源ユニットはボトムレイアウト。MicroATXケースでもこのスタイルが主流になりつつある。電源ユニット搭載箇所は、全体のエアフローを決定するため、最大のポイントとなっている

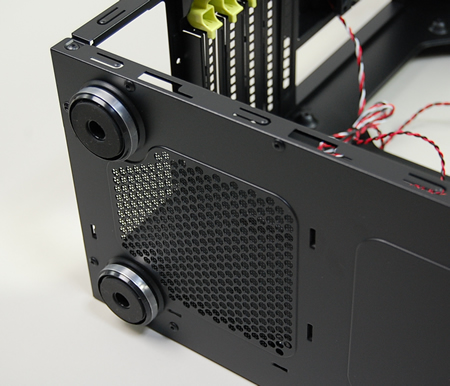

ボトム部には着脱可能なエアフィルターを装備。メンテナンス性重視と思いきや、電源ユニットを固定してしまうと取り外しができない。せっかくのギミックならば、外側に用意してほしいところ

電源ユニット搭載スペース開口部（画像左）と、実際に搭載させてみたところ。テストで用意したモデルは、CoolerMasterの80PLUS GOLD認証電源「Silent Pro Gold 800W」

｜MicroATXながら高エアフローを実現する「IW-BR661」

　ここからはATXフォームファクタに比べ、ケース内容積も小さく、安定稼働を大きく左右する重要なチェックポイント、エアフローレイアウトを確認してみたい。
　ちなみに代理店の製品情報を確認する限り、「IW-BR661」に“静音”というキーワードは一つも出てこない。数年前ならば必須項目であり、PCケースでは重要なキャッチであった。「IW-BR661」でこれが見あたらない理由は、既に静音は当たり前になっており、わざわざキャッチにする事も無いという理由からなのだろうか（ただ単に忘れてしまったのかもしれないが、、、）。なお後ほど搭載ファン全稼働時の騒音値を計測しているので、ジャッジはその結果を見てからにしよう。

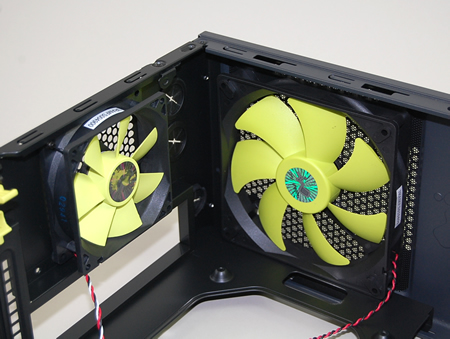

トップ140mmファンとリア90mmファンはL字配列。CPUクーラーからの熱を素早く外部へ排出するにはたいへん説得力のある部分といえる

トップ140mm排気ファン部。上から見ると、ケース幅（196mm）一杯に占有されていることが分かる。つまりこのモデルではこれ以上の大口径ファンは搭載できない。ちなみに140mm以下の小径ファン用ネジ穴も装備されているが、さて誰がどんな目的で使うのだろうか

3.5インチHDD専用ケージ前部に取り付けられた80mm口径ファン。自作が始まった頃、80mmファンは大口径だと感じていたが（60mm口径ファンも多く存在していたため）、今となっては限られた用途以外、積極的に採用される事は無くなった

フロント140mm口径ファン。この位置にレイアウトされている理由は“ここしか場所が無かった”ではなく、拡張カードへ直接エアフローを当てることができるため。外気をケース内部に取り入れる用途よりもマルチグラフィック構成にも対応できるという証のようなもの

リア90mmファン搭載部。ケース幅196mmでは、隣接するI/Oポート部との兼ね合いで90mmが限界。搭載イメージ（画像右）のリテールクーラー搭載ファン（オープンフレームタイプ）とはほぼ同口径となる

オプション扱いとなるサイドパネル部の120mmファン4基搭載スペース。メッシュ仕様で、計16個のネジ穴が用意されている。一応上部はCPUクーラーエリア、下部が拡張スロットエリアに当たるため、必要であれば増設すれば良いだろう

メッシュ部の高さは実測値で10mm。突起状態にさせているのはデザイン面だけでなく、一般的ケースファンの厚さ25mmが少しでも内部スペースに干渉しないように配慮されている

次は「IW-BR661」標準搭載ファンの性格をチェックしてみたい。回転数非公開のファンスペックは？

<次のページを読む>

・外形寸法 W430×D196×H426mm
・素材 0.6mm SECC
・重量 5.72kg（ネット）/7.04kg（グロス）
・5.25インチ×1
・3.5インチベイ×1
（オープンベイ下部に2.5インチドライブ固定部×1を搭載）
・3.5インチシャドウベイ×2（シャドウベイと80mmファンを外すことで5インチベイx2に換装可能）
・拡張スロット×5
・電源オプション（ATX12V / PS2）
・対応 MicroATX/Mini-ITX
・I/O USB3.0×1（マザーボード背面へ接続）/USB2.0×2/オーディオin/out
・ファン 140mm×2（トップ/フロント）/80mm×1（HDD）/90mm×1（リア）/120mm×4（オプション/サイドパネル）
・市場想定売価税込7,980円
・発売日：2010年8月中旬
