エルミタ的速攻撮って出しレビュー　Vol.62　“流麗”を自負するスリム型Mini-ITXケース In Win「Wavy」編

　「エルミタ的速攻撮って出しレビュー」 INWIN特集その2

　Home > エルミタ的速攻撮って出しレビュー　Vol.62　“流麗”を自負するスリム型Mini-ITXケース In Win「Wavy」編

｜ビジュアル的アクセントも美しいサイドパネル

　次にチェックするのはサイドパネル部。ATXミドルタワーPCケースのように、複数のファンが搭載できるといった仕様ではないMini-ITXケースの中にあって、「Wavy」では通気孔が正面左側面に用意されている。後述するケースファンは1基となるため、少しでも吸気スペースを確保したいという部分だろう。
　またパネルデザインに目を向けると、化粧箱にもあしらわれている「Wavy」なイラストがプリントされており、コンシューマ向けを意識した装飾がなされている。こんな部分に限って「コレが無かったらなぁ」という事が往々にしてあるものの、「Wavy」に限ってはほどよいビジュアルアクセントになっており、代理店製品情報にも記されているように、通常は黒ながら、光の加減によりこれが光って見えるのもチープ感が無く好感がもてる。
　さらに筆者個人的に気に入っているのはフロントパネル側を除き、3辺が90度に折り曲げ加工がなされている点。ATXミドルタワーPCケースのごく一部でも採用モデルが存在するが、開口部側面から覆い被せるように装着するサイドパネルは、恐らくその効果は薄いものの、音漏れ防止の観点から有効ではないかと密かに感じている。


書面左サイドパネル。CPUソケット位置には、わずかながらも通気孔が設けられている。なお右側は“Wavy”な図柄があしらわれているのみ

サイドパネルは折り曲げ加工が施されたタイプ	組み込み時に開く正面左側パネルは、黒ハンドスクリューが採用されていた

｜凹凸デザインを採用するフロントパネル

　「Wavy」の素材はスチール製。ただしフロントパネルのみプラスチックが使われている。PCケースでフロントパネルのみ素材が違うケースをよく見かけるが、これはもちろん自由で複雑なデザインを実現するため。「Wavy」のように凹凸があるデザインをスチールやアルミニウムで再現する事は困難だが、プラスチックならば型をおこすことで比較的安価に製造することができる。

　「Wavy」のフロントパネルはホームユースを意識したデザインが採用され、縦方向および下部横方向は開閉ドアが用意されている。前者は5.25インチオープンベイアクセス用、下部はI/Oポートアクセス用となり、いずれも一見そこにドアがあるのかが分からないよう、段違いデザインに工夫がなされている。
　個人的に好きなデザインだが、強いて言うならば開閉ドアの蝶番もプラスチック製でやや細く、強度にやや不安がある。


フロントパネルの着脱はシャーシにロックされたツメを外すだけ。難しい作業は一切必要としない。なおツメは片側だけにはめられており、サイドパネルは正面左だけ外せばOK

フロントパネル裏側。透明の板はLED発光用。5.25インチベイにはまだフタが付けられている。はめ込み式を採用	パネル下部はI/Oポート用に開閉扉式を採用

｜トップパネルと80mm口径20mm厚の排気ファン部

　次にチェックするのはトップパネル部。ここにはPCケース本体唯一の排気ファンが1基搭載されている（「Wavy」は横置きで使用する事もできるため、その場合側面排気となる）。
　通気孔が3つ並び、真ん中の部分には80×80×20mmの排気ファンがネジ留めされており、その両側の通気孔は自然排気用となっている。この排気ファンに注目すると、ラベルにはCeraDyna FANと記されており、「FD1280-A3033D」の型番が確認できる。中心部に描かれるロゴはIn Winのそれだが、CeraDynaという事は以前パーツショップでも販売されていたARX社製のようだ。


唯一の積極的排気機構は、トップ部。3つの通気孔が設けられ、センター部には排気ファンが1基標準で搭載されている

トップ排気ファンは80mm口径。内部が狭いMini-ITXだけに、20mm厚モデルが採用されていた	ファン型番は「FD1280-A3033D」で、CeraDyna FANと書かれていることからARX社製と思われる

｜ドライブベイレイアウトをチェックしておく

　拡張性に制限のあるMini-ITXフォームファクタにあって、必要最低限のドライブベイレイアウトを採用する「Wavy」。ここではその全てをチェックしておきたい。
　このモデルのドライブベイレイアウトは、標準の状態では5.25インチオープンベイ×1、3.5インチシャドウベイ×1だ。省スペースMini-ITXケースではいずれも大差なく、この辺りに落ち着くだろう。
　ただし「Wavy」では、5.25インチオープンベイ用トレイを付属のマウンタートレイに付け替えることで、薄型光学ドライブ用オープンベイ×1、3.5インチオープンベイ×1で使用する事ができる。
　そもそも光学ドライブはソフトウェアのインストールのみでしか使用しないというユーザーの場合、5.25インチ全てを塞いでしまうのは少々もったいない。ならば薄型光学ドライブにして、3.5インチオープンベイスペースを確保し、メディアリーダー等を搭載した方がよほど有効的に運用する事ができるはずだ。
　ここで念のため付け加えておくと、「Wavy」搭載電源ユニットはFDD用電源コネクタが装備されていないため、これを必要とする場合には4pinペリフェラルからの変換ケーブルを別途用意する必要がある。

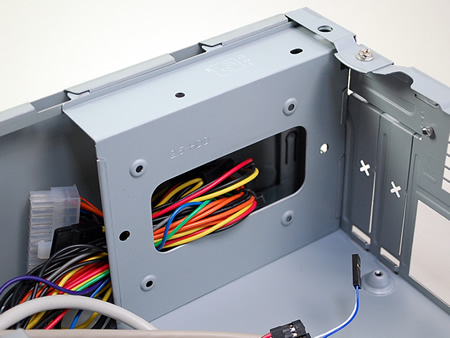

ボトム部に用意された3.5インチドライブベイトレイ。限られたスペースの中、鍵を握る大切なストレージスペースと言える

底面レイアウトとなる3.5インチシャドウベイ。背面にあるインチネジ1本を外し、スライドさせる事で着脱が完了する	3.5インチHDDを載せてみたところ。「Wavy」ではツールフリー機構は一切採用されておらず、従来通りHDDなのでインチネジで固定する事になる

3.5インチシャドウベイ上には2.5インチSSD/HDDが1基搭載できるネジ穴が用意されていた。このように3.5インチHDDと2.5インチSSDを用意すれば、システム用にSSD、データ用にHDDという使い分けができ、特にHDDの容量単価が下がっているため、大容量ストレージサーバーとしても有効	先ほどもご紹介した5.25インチオープンベイ用トレイに光学ドライブを装着してみたところ。片側3箇所にネジ穴が用意されており、ドライブをミリネジで固定する。なお光学ドライブを搭載させると、CPUクーラーの高さは45mm以下に制限されるので事前に注意が必要

5.25インチオープンベイには付属のステイを使えば薄型光学ドライブ+3.5インチカードリーダーが搭載できるようになる	同梱されている薄型光学ドライブ搭載時用のベゼル。3.5インチカードリーダー等が搭載できるようにベゼルは着脱が可能

<次のページを読む>

・外形寸法 264×112×230mm
・素材 SECC
・重量 2.78kg（ネット）/3.12kg（グロス）
・5.25インチ×1
（スリムドライブ+3.5インチオープンベイに換装するアダプタが付属）
・3.5インチシャドウベイ×1
・拡張スロット×2（LowProfile）
・電源 160W
・対応 Mini-ITX/Mini-DTX
・I/O USB2.0×2/オーディオin/out
・ファン 80mm×1
