｜「GA-Z68X-UD3P-B3」を動かしてみた

　写真でのチェックが終わったところで、ここからは実際に「GA-Z68X-UD3P-B3」を動作させて確認していくことにしよう。

テスト環境
CPU	Intel Core i5-2500K（3.30GHz）
システムHDD	Seagate「ST3500418AS」（500GB/SATA2/7200rpm/16MB）
VGA	ASUSTeK「EAH5850DirectCU」（Radeon HD 5850/1GB）
メモリ	ADATA「AD3U1333C4G9-2」8GB（4GB×2枚）PC3-10600（DDR3-1333MHz）
ドライブ	PLEXTOR「PX-755A」
電源	CORSAIR「CMPSU-750HX」（750W/80PLUS SILVER）
OS	64bit版 Windows 7 Ultimate SP1

CPU-Z 1.57の結果。今回はCPUにCore i5-2500K（3.3GHz）を使って動作確認を行った。製品版として発売されている製品ということもあり動作に問題はなかった

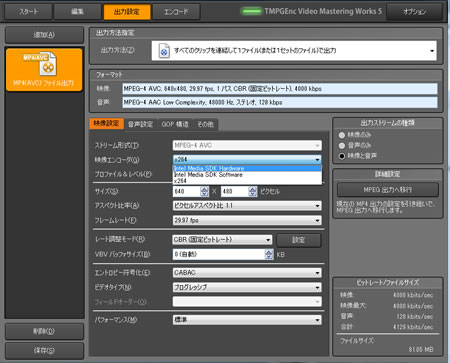

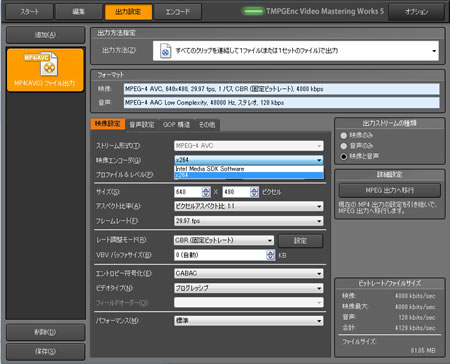

TMPGEnc Video Mastering Works 5でのテスト。別途グラフィックスカードを搭載しているためQuick Sync Videoによるハードウェアエンコード機能は使用できない（画像上）。ちなみに、H67マザーを使ってオンボードグラフィックを使った場合には「Intel Media SDK Hardware」が表示され、有効になるのが確認できる（画像下）

　「GA-Z68X-UD3P-B3」にはオンボード出力が無いため、グラフィックスカードが必須となる。しかし、デスクトップ向けのSandyBridgeではオンボードグラフィックを使用しないとQuick Sync Videoによるハードウェアエンコードも無効になってしまう。CPUのオーバークロックとハードウェアエンコードの両方を使いたい場合はオンボード出力が可能なマザーボードを選択する必要がある。

｜Z68のオーバークロック性能を試す

　Sandy BridgeではCPUに内蔵されているPLLからCPU、メモリ、SATA、PCI Expressなどのクロックを生成するため、BCLKを変更してしまうとその他のクロックも同期してしまう。そのため、BCLKを上げてのオーバークロックは非常に難しいという問題があった。一方、Z68では外部PLLを使うことでそれぞれのクロックを個別設定するように設計することが可能となるため、BCKLによるオーバークロック率の上昇が期待されていた。そこで、今回は「GA-Z68X-UD3P-B3」を使ってオーバークロックにも挑戦してみることにした。

※注意
オーバークロックは、CPUやマザーボードメーカーの保証外となる行為で、各パーツの寿命を縮めたり、最悪破損してしまう恐れがあります。オーバークロックに対してはあくまで読者自身の自己責任で行ってください。何か問題が発生した場合でも、メーカー各社や販売代理店、販売店、編集部、筆者は一切の責任を負いません

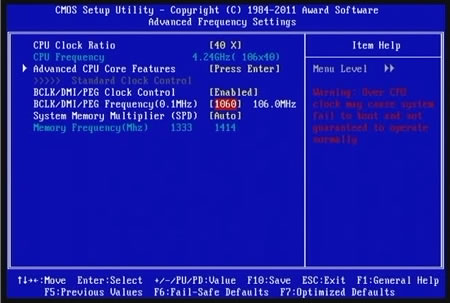

BIOSのオーバークロック画面。「BCLK/DMI/PEG Clock Control」の項目を見る限り外部PLLは搭載していないようだ。そのためBCLKによるオーバークロックは106.0MHzが限界だった

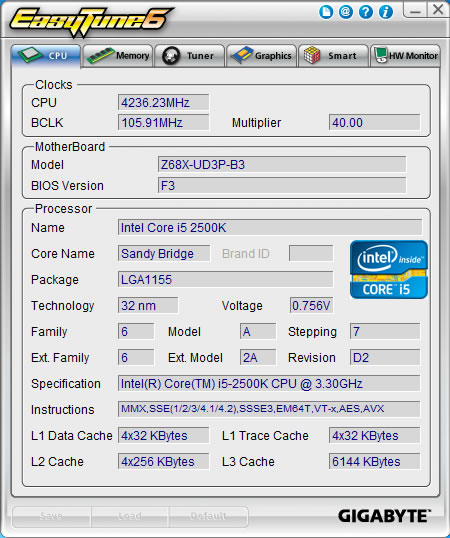

今回はBCLK 106MHz、倍率40倍の4240MHzまでオーバークロックしてみたが安定して動作していた

　やはりというか内部PLLを使っているためBCLKは6MHzアップの106MHzが限界、これ以上あげてしまうとBIOSのPOSTすら成功しなかった。BCLKによるオーバークロックについては外部PLLを採用した製品に期待したい。ちなみに倍率変更によるオーバークロックはもちろんP67と同様に可能だ。

<次のページを読む>

チップセット
Intel Z68 Express
対応ソケット
LGA1155
メモリスロット
4ｘDDR3 2133（OC）/1866（OC）
/1600（OC）/1333/1066
拡張スロット
PCI-Express2.0（x16）×2
/PCI-Express（x1）×3/PCI×2
内部ポート
SATA3（6Gbps）ポート×2
/SATA2（3Gbps）ポート×4
/SATA3（6Gbps）ポート×2
（Marvell88SE9172）
バックパネル
GigabitLAN ×1（Realtek RTL8111E）
/7.1ch HD Audio Codec
（Realtek ALC889）
/USB3.0ポート×2/USB2.0ポート×8
/IEEE1394×1/PS2ポート×1
