エルミタ的速攻撮って出しレビュー　Vol.81　メモリ屋さんが電源ユニットを作ったぞ GeIL「THUNDERBOLT PLUS 800W」検証

　「エルミタ的速攻撮って出しレビュー」

　Home > エルミタ的速攻撮って出しレビュー　Vol.81　メモリ屋さんが電源ユニットを作ったぞ GeIL「THUNDERBOLT PLUS 800W」検証

｜各種コネクタとケーブルをチェックする

　「THUNDERBOLT PLUS 800W」ではメインATX20+4pin、CPU4+4pinに加えてPCIe 6+2pin×2が本体接続、それ以外のケーブルはモジュラー式となっている。個人的にはATX24pin、CPU4+4pin以外のケーブルはすべてモジュラー式が好みなのだが、800Wという電源容量を考えるとミドルハイ以上のグラフィックスカードを搭載する事を前提としているのだろう。

　ケーブルはすべてメッシュシールドタイプ。最近一部の電源で採用されているフラットタイプほどではないが、取り回しは容易にできる柔らかさ。さらに、ケーブルの長さも650mm以上と長くなっており、底面配置のケースでも長さが不足することは無いだろう。

ATX20+4pinコネクタ。電源によっては完全分離タイプのコネクタで取り付けに苦労することもあるが、スライド固定式を採用。マザーボードの取り付け時に苦労することはない

CPU4+4pinコネクタ。マザーボードの奥まったところにコネクタがあるため、分離タイプだと苦労することが多いが、ラッチで1つに固定できるため取り付けは簡単にできる

PCIe 6+2pinコネクタは標準で2基搭載されている

「iPower Meter」接続用コネクタ。電源もこのケーブルから取るようになっている

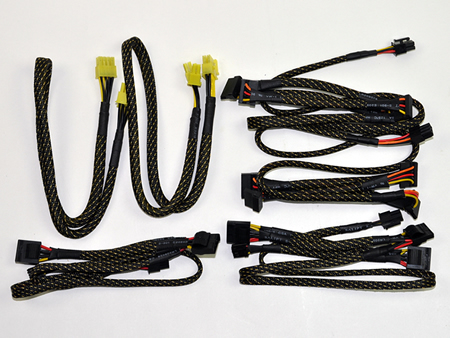

モジュラーケーブル一式。安価な電源の場合、モジュラー数に対して、ケーブルの数が少ないことがあるが、もちろん全モジュラー分のケーブルが付属する

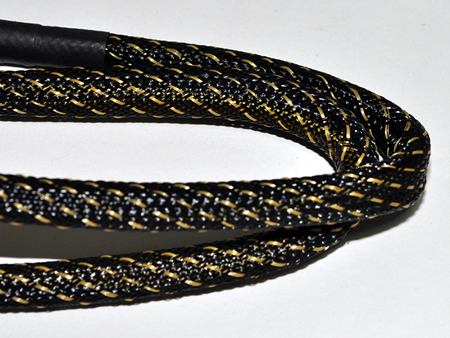

シールドタイプながらケーブルはかなり柔らかいタイプで、ケース内での取り回しは比較的良好

	種類	個数	長さ
本体直結	ATX20+4pin	1	650mm
	EPS12V CPU 4+4pin	1	650mm
	PCIe2.0 6+2pin	2	650mm
	iPower meter用6pin	1	650mm
モジュラー式	PCIe2.0 6+2pin	2	650mm
	4pinペリフェラル	6	650+150+150mm
	FDD	1	+100mm
	SATA	8	650+150+150+150mm

｜「THUNDERBOLT PLUS 800W」内部チェック

　最後に「THUNDERBOLT PLUS 800W」の内部も簡単にチェックしておこう。奥行きが190mmと大きく取られていることもあり、冷却ファンは135×135×25mmと口径の大きなファンを搭載する。「iPower meter」で回転数を確認したところアイドル時は560rpm前後、OCCTのPOWER SUPPLYテスト時でも800rpm前後とファンからの騒音はほとんど気にならなかった。ちなみに「iPower meter」で回転数を最大にすると1600rpmまで上昇した。さすがにこの回転数だと静音とは言い難いが、それでも負荷時のGPUクーラーの方が遥かに騒音値は高かった。

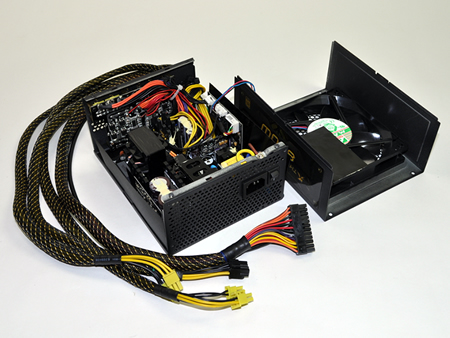

「THUNDERBOLT PLUS 800W」の筐体カバーを開けたところ

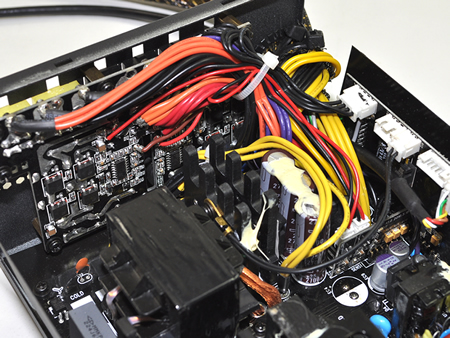

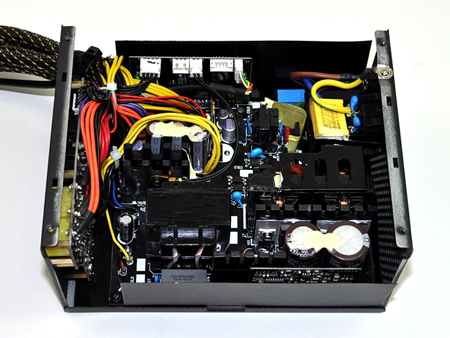

80PLUS GOLD認証の高効率による電気的ロスが軽減されている事もあってか、ヒートシンクは非常に小ぶりなものが採用されていた。つまりこれで十分という事なのだろうか

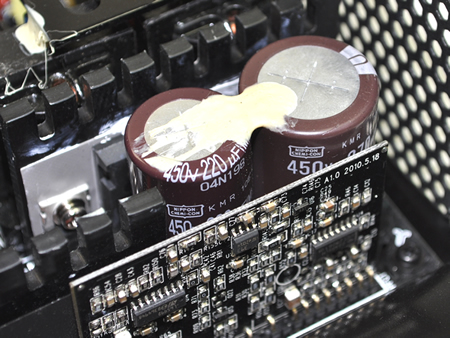

日本ケミコン製の105℃コンデンサが採用されていた

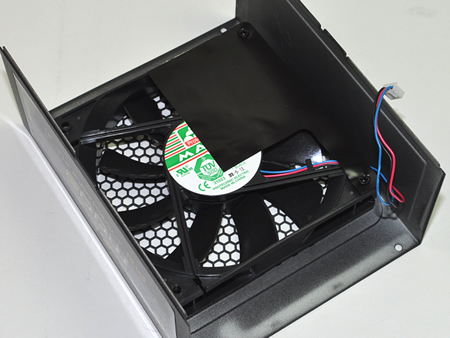

採用ファンはProtechnic Electric製の「MGT13512XB-025」。サイズは135×135×25mmで、一般的なブラックフレームのスクエアファンが搭載されている

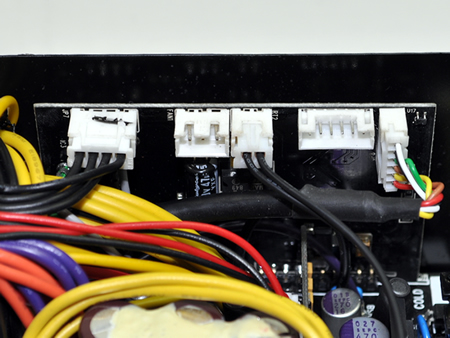

ファンコネクタや「iPower Meter」コネクタはすべて1つの基板にまとめられている

<次のページを読む>

電源規格
ATX12V Ver.2.3/EPS12V Ver2.9.1
入力仕様：電圧
100～240V
入力仕様：電流
5～10A
入力仕様：周波数
50～60Hz
定格出力
800W
最大出力
960W
力率改善回路
Active PFC回路搭載（力率0.99）
搭載ファン
135mm
効率
80PLUS GOLD認証（90％以上）
MTBF
120,000時間以上
搭載保護回路
OPP（過負荷保護）/OCP（過電流保護）/OTP（過温度保護）/OVP（過電圧保護）/UVP（低電圧保護）/SCP（ショート保護）
